Neden Alüminyum Basınçlı Döküm NEV Bileşen Üretimine Hakim Oluyor？

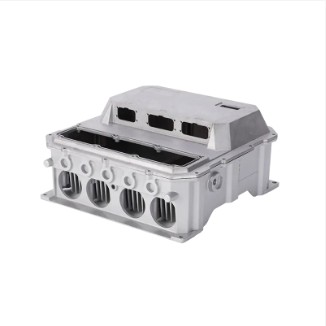

Yeni enerjili araç (NEV) imalat sektöründe, yüksek basınçlı alüminyum döküm (HPDC) pil paketi muhafazaları, moiçinr muhafazaları, güç kontrol ünitesi (PCU) muhafazaları ve yapısal bileşenler için tercih edilen şekillendirme işlemi haline geldi. Hammadde olarak ADC12, A380 veya A356 alüminyum alaşımlarının kullanıldığı bu süreç, tek bir kalıplama döngüsünde karmaşık geometrilere, entegre soğutma kanallarına ve hassas montaj arayüzlerine olanak tanır. Küresel oiçinmotiv parçaları basınçlı döküm pazarının şu tarihten bu yana büyümesi bekleniyor: 2025'te 55 milyar dolar to 2034'e kadar 90 milyar ABD doları (%5,5 CAGR), alüminyum alaşımları ile %70 malzeme paylaşımı ve taşıma uygulamaları muhasebesi %56,6 talep. Dökme alüminyum bileşenler kullanan NEV'ler, akü paketi ağırlığının yaklaşık olarak azaltılmasını sağlayabilir %20 , çok büyük yaşam döngüsü maliyet avantajları sunarken enerji verimliliğini ve sürüş menzilini önemli ölçüde artırır.

Malzeme Bilimi: ADC12, A380 ve A356 Alaşımları için Seçim Stratejisi

için temel malzemeler NEV döküm bileşenleri tipik olarak ADC12 (JIS stveardı) , A380 (ASTM standardı) veya A356 (ASTM standardı) alüminyum alaşımları. Bu üç alaşım, bileşim, mekanik özellikler ve termal iletkenlik açısından önemli farklılıklar sergileyerek pil takımının yapısal gücünü, ısı dağıtım verimliliğini ve korozyon direncini doğrudan etkiler.

Alaşım Bileşimi ve Temel Performans Karşılaştırması

ADC12 yüksek silikon içeriğine sahiptir %9,6–%12 ve bakır içeriği %1,5–%3,5 , hassas ısı dağıtma kanatçıkları ve duvar kalınlıkları kadar düşük olan karmaşık muhafazalar üretmek için ideal olan olağanüstü akışkanlık ve ince duvar doldurma kapasitesi sunar. 1,0–1,2 mm . Tipik çekme mukavemeti 150–200 MPa termal iletkenliğe sahip 130–150 W/m·K . A380 daha yüksek bakır içeriği (%3,0–%4,0) sunarak çekme dayanımına ulaşır. 210–250 MPa ve daha yüksek sertlik (60–80 HB), bu da onu yüksek yüklü yapısal parçalar için uygun hale getirir. A356 (AlSi7Mg0.3), magnezyum içeriğiyle güçlendirilmiş olup, mükemmel dökülebilirlik ve korozyon direnci ile 0,500 termal iletkenlik sunar. 120–160 W/m·K Bu da onu akü paketi tepsileri ve yapısal güvenlik bileşenleri için tercih edilen seçenek haline getiriyor.

Tablo 1: Yaygın NEV Basınçlı Döküm Alüminyum Alaşımlarının Temel Performans Parametresi Karşılaştırması
Performans Göstergesi	ADC12	A380	A356
Silikon İçeriği (Si)	%9,6 – %12	%7,5 – %9,5	%6,5 – %7,5
Bakır İçeriği (Cu)	%1,5 – %3,5	%3,0 – %4,0	≤%0,20
Çekme Dayanımı (MPa)	150 – 200	210 – 250	220 – 280 (T6)
Isıl İletkenlik (W/m·K)	130 – 150	96	120 – 160
Tipik Uygulamalar	Motor muhafazaları, PCU muhafazaları	Yüksek yüklü yapısal parçalar	Akü tepsileri, yapısal parçalar

Malzeme Seçim Stratejisi

Motor muhafazaları ve PCU muhafazaları için ADC12, mükemmel termal iletkenliği nedeniyle en uygun maliyetli seçimdir ( 130–150 W/m·K ) ve üstün döküm şekillendirilebilirliği. Akü paketi tepsileri ve yapısal güvenlik bileşenleri için, T6 ısıl işlemine sahip A356, çekme mukavemetine ulaşır. 220–280 MPa ve bakır içeren alaşımlara kıyasla üstün korozyon direnci, onu çarpışma güvenliği açısından tercih edilen seçenek haline getiriyor. Yüksek mekanik yük kapasitesi gerektiren şasi yapısal parçaları için A380 önerilir. Her üç alaşım da yaklaşık olarak bir yoğunluğu paylaşmaktadır. 2,7 g/cm³ ağırlık azaltma elde etmek, %40–%60 Çeliğe kıyasla aracın sürüş menzilini doğrudan iyileştirir.

Termal Yönetim Mühendisliği: Döküm Muhafazalar Pil Güvenliğini ve Performansını Nasıl Sağlar?

Güç pillerinin termal yönetimi NEV güvenliğinin ve performansının temelidir. Lityum iyon piller için optimum çalışma sıcaklığı penceresi 15–35°C ; aşan 45°C kapasite bozulmasını hızlandırırken, sıcaklıklar 60°C termal kaçak riskleri mevcut. Döküm alüminyum muhafazalar, aşağıdaki mekanizmalar aracılığıyla verimli termal yönetim sağlar:

Entegre Sıvı Soğutma Kanal Tasarımı

Yüksek basınçlı döküm, karmaşık sıvı soğutma kanallarının, ısı dağıtma kanatçıklarının ve termal kaburgaların kalıp içinde doğrudan kalıplanmasına olanak tanır. entegre tasarım konut yapısı ve termal yönetim sistemleri. Bu yapı, geleneksel kaynak veya montaj işlemlerinden kaynaklanan termal arayüz direncini ortadan kaldırarak hücre yüzeyinden soğutucuya giden termal direnç yolunu en aza indirir. A356 veya ADC12 alüminyum alaşımlarının ısıl iletkenliği ( 96–150 W/m·K ) 3–5 kez çelikten yapılmış olup tüm muhafaza yüzeyi boyunca hızlı ısı yayılımını sağlar.

Muhafaza Malzemeleri Arasında Termal Performans ve Güvenlik Karşılaştırması

Tablo 2: NEV Pil Paketi Muhafaza Malzemelerinin Performans Karşılaştırması
Muhafaza Malzemesi	Isıl İletkenlik (W/m·K)	Yoğunluk (g/cm³)	Ağırlık Azaltma	Termal Kaçak Riski
Döküm Alüminyum	96 – 150	2.7	%40 – %60	Düşük
Ekstrüde Alüminyum	180 – 210	2.7	%40 – %55	Orta
Damgalı Çelik	45 – 55	7.8	Başlangıç çizgisi	Yüksek (Kötü Isı Yayılımı)
Kompozit (SMC)	0,2 – 0,5	1.8 – 2.0	%50 – %65	Son Derece Yüksek (Ek Soğutma Gerektirir)

Döküm alüminyum muhafazalar, ekstrüde alüminyum profillere göre biraz daha düşük ısı iletkenliğine sahip olmasına rağmen, entegre şekillendirme yeteneği optimize edilmiş ısı akışı yolu tasarımına olanak tanır ve yapısal bütünlükleri, kaynaklı profil düzeneklerinin çok ötesine geçer. Termal kaçak koruması açısından, alüminyum muhafazalar yangının yayılmasını geciktirebilir. 5–10 dakika , bina içindekilere kritik bir kaçış süresi sağlarken, kompozit muhafazalar GB 38031 standartlarını karşılamak için ilave yangına dayanıklı katmanlar gerektirir.

Yapısal Güvenlik: Basınçlı Döküm Bileşenlerin Çarpmaya Karşı Koruması ve Sızdırmazlık Performansı

NEV akü paketi muhafazaları yalnızca termal yönetim taşıyıcıları olarak değil aynı zamanda genel araç yapısal güvenliği için kritik bariyerler olarak da hizmet eder. Döküm alüminyum alaşımları, içsel malzeme mukavemeti ve yapısal optimizasyonun birleşimi yoluyla çok katmanlı koruma sistemleri oluşturur.

Çarpma Enerjisi Emilimi Yapı Tasarımı

Modern döküm akü paketi tepsileri tipik olarak bir çerçeve kiriş taban plakası sandviç yapısı. Kapı konumlarını ve duvar kalınlığı dağılımını optimize eden kalıp akış analizi sayesinde çarpışma açısından kritik alanlar (yan darbe kirişleri gibi) yerel olarak kalınlaştırılır. 10–12 mm Kritik olmayan alanlar azaltılırken 2–3 mm ağırlık ve güç arasında optimum dengenin sağlanması. A356-T6 alaşımı akma dayanımına ulaşır 180–220 MPa ve basınçlı dökümün mümkün kıldığı karmaşık nervür yapılarıyla birleştiğinde, C-NCAP ve E-NCAP yan kutup darbe testi gereksinimlerini karşılayabilir.

Sızdırmazlık ve Koruma Derecelendirme Standartları

Pil paketi muhafazaları aşağıdaki özelliklere sahip olmalıdır: IP67 veya IP69K koruma dereceleri (IEC 60529 ve ISO 20653'e göre), tam toz koruması ve 1 metre derinlikte 30 dakikalık daldırma direnci sağlar. Basınçlı döküm, sızdırmazlık yüzeyi düzlüğünün hassas kontrolünü sağlar ( ±0,05 mm ) ve yüzey pürüzlülüğü (Ra≤3,2 μm), sızdırmazlık contalarıyla mükemmel uyumluluk sağlar. Ayrıca, döküm muhafazalar helyum kütle spektrometresi sızıntı testini geçmelidir; sızıntı oranları tipik olarak aşağıdaki değerlerde gereklidir 15 sccm (dakikada standart santimetre küp) soğutma sıvısı devreleri ve hücre odaları arasında mutlak izolasyon sağlamak için.

Üretim Süreci: HPDC'de Hassasiyet, Verimlilik ve Kalite Kontrol

Yüksek basınçlı döküm (HPDC), erimiş alüminyum alaşımının hassas çelik kalıplara yüksek hızda basınç altında enjekte edildiği bir şekillendirme işlemidir. 30–150 MPa . Bu süreç NEV bileşen imalatında üç temel avantajı ortaya koymaktadır:

Net'e Yakın Şekil Oluşturma ve Karmaşık Yapı Entegrasyonu

Basınçlı döküm aşağıdaki boyutsal toleranslara ulaşır: ±0,03–0,05 mm , damgalamanın (±0,1–0,3 mm) ve kaynağın (±0,5–1,0 mm) çok ötesindedir. Daha da önemlisi, sıvı soğutma kanallarının, montaj braketlerinin, kablo demeti sabitleme klipslerinin, konektör montaj konumlarının ve hatta patlama havalandırma montaj yuvalarının tek bir işlemde dökülmesine olanak tanıyarak sonraki işleme ve montaj süreçlerini önemli ölçüde azaltır. Akü paketi tepsileri için basınçlı döküm, geleneksel 6–10 damgalı ve kaynaklı parça içine 1–2 döküm bileşen Montaj tolerans birikimini azaltırken kaynak yorulması arıza risklerini ortadan kaldırır.

Üretim Ölçeği ve Maliyet Verimliliği

Alet yatırımı yapıldıktan sonra (büyük akü paketi tepsisi kalıpları genellikle uzun ömürlüdür) 80.000–100.000 çekim ), tek parça basınçlı döküm çevrimleri kısaltılabilir 60–120 saniye , onları aşan platform talepleri için son derece uygun hale getiriyor Yıllık 100.000 adet . Küresel alüminyum basınçlı döküm makinesi pazarının şu tarihten bu yana büyümesi bekleniyor: 2025'te 86,14 milyar ABD doları to 2034'e kadar 144,04 milyar ABD doları (%5,88 CAGR) ile Asya-Pasifik bölgesi birinci sırada yer alıyor %41 pazar payı ve tek başına Çin'in hesaba katılması %16 Asya-Pasifik pazarının.

Kalite Kontrol Kapalı Döngü

Önde gelen üreticiler, kapı konumlarını, gözeneklilik dağılımını ve sıcak nokta kusurlarını tahmin etmek için entegre CAD/CAM/CAE tasarımını kalıp akış analiziyle birleştirir. Üretim hatları aşağıdakilerle donatılmıştır: Röntgen radyografisi (RT) and endüstriyel CT taraması iç gözenekliliğin aşağıda kalmasını sağlamak %0,1 —IP67 sızdırmazlık bütünlüğünü ve yapısal yorulma ömrünü garanti etmek için kritik eşik. Kalite yönetim sistemleri olmalı IATF 16949 Hammadde tedariğinden, eriyik gazının alınmasından, atış parametrelerinin izlenmesinden bitmiş ürün sızıntı testine kadar tüm süreci kapsayan sertifikalıdır.

Hafifletmenin Avantajları: Döküm Bileşenler Sürüş Aralığını Nasıl Artırır?

NEV sürüş menzili araç ağırlığıyla güçlü bir negatif korelasyon sergiliyor. Araştırmalar gösteriyor ki her 100 kg Araç ağırlığının azaltılması menzili şu şekilde artırabilir: %6–%8 (yaklaşık 30–50 km). Döküm alüminyum bileşenler aşağıdaki önemli alanlarda önemli ölçüde ağırlık azalması sağlar:

Temel Bileşen Ağırlık Azaltma Verileri

Tablo 3: Tipik NEV Pres Döküm Bileşenlerinin Ağırlık Azaltma Etkileri
Bileşen	Geleneksel Proses Ağırlığı (kg)	Döküm Alüminyum Ağırlık (kg)	Ağırlık Azaltma	Tahmini Menzil İyileştirmesi
Pil Paketi Tepsisi	80 – 120 (Çelik)	35 – 50	%55 – %60	25 – 40 kilometre
Motor Muhafazası	15 – 20 (Dökme Demir)	6 – 9	%55 – %60	5 – 8 kilometre
PCU Muhafazası	5 – 8 (Döküm Al)	3 – 5	%30 – %40	2 – 4 kilometre
Alt Çerçeve / Yapısal Parçalar	25 – 35 (Çelik)	12 – 18	%45 – %50	8 – 12km

Boş ağırlığı olan saf elektrikli bir sedan almak 1.800 kilo , pil kapasitesi 70 kWh ve NEDC aralığı 500 kilometre Örnek olarak akü paketi tepsisini, motor mahfazasını ve alt şasiyi döküm alüminyum bileşenlerle değiştirmek, toplam araç ağırlığını şu oranda azaltabilir: 80–120 kg menzili yaklaşık olarak artırıyor 40–70 kilometre — eşdeğer %5–%8 pil maliyeti tasarrufu.

Toplam Yaşam Döngüsü Maliyet Analizi: Döküm Alüminyum Neden Ekonomik Optimumdur?

Döküm alüminyum bileşenler daha yüksek başlangıç takım yatırımı gerektirse de (büyük akü paketi tepsisi yaklaşık olarak kalıplanır) 50.000–150.000 ABD Doları ), onların 10 yıllık toplam sahip olma maliyeti (TCO) çelik alternatiflerinden önemli ölçüde daha düşüktür. Aşağıdaki karşılaştırma yıllık 100.000 adetlik üretim platformuna dayanmaktadır:

Tablo 4: Akü Paketi Tepsisi Malzemelerinin 10 Yıllık Yaşam Döngüsü Maliyet Karşılaştırması (Birim Başına)
Maliyet Faktörü	Döküm Alüminyum	Ekstrüde Al Kaynak	Damgalı Çelik Welding	Kompozit (SMC)
Birim Ağırlığı (kg)	35 – 50	40 – 55	80 – 120	30 – 45
Parça Sayısı	1 – 2 adet	5 – 8 adet	10 – 15 adet	1 – 3 adet
Takım Yatırımı	Yüksek (Tek seferlik)	Orta	Düşük	Yüksek (Kompozit Kalıplar)
Montaj Süreçleri	Asgari	Çoklu (Kaynak İşleme)	Kapsamlı (Punta Kaynak Sızdırmazlığı)	Az (Birleştirme Cıvataları)
Genel TCO Derecelendirmesi	Düşükest	Orta	Yüksek (Ağırlık Cezası)	Yüksek (Soğutma İlave Maliyeti)

Ayrıca, %100 geri dönüştürülebilirlik Alüminyum alaşımlarının kullanımı küresel döngüsel ekonomi trendleriyle uyumlu. Ömrü sona eren NEV bileşenleri, çelik eritme veya kompozit sentezinden çok daha düşük karbon ayak iziyle yeniden eritilebilir ve basınçlı döküm üretiminde yeniden kullanılabilir. ESG hedeflerini takip eden otomobil üreticileri için döküm alüminyum bileşenler, sürdürülebilirlik puanlamasında önemli avantajlar sunuyor.

Tedarik ve Seçim Kılavuzu: Temel Teknik Şartname Kontrol Listesi

NEV üreticileri ve Tier 1 tedarikçileri için, aşağıdaki teknik parametrelerin tedarikçi kalifikasyonuna ve ihale belgelerine dahil edilmesi, kaliteli basınçlı döküm ortaklarını etkili bir şekilde filtreleyebilir ve üretim sonrası kalite risklerini azaltabilir:

Malzeme Sertifikası: ADC12, A380 veya A356 alaşımını açıkça belirtin ve malzeme kimyasal bileşim raporlarını, mekanik özellik test raporlarını ve RoHS/REACH uyumluluk beyanlarını zorunlu kılın.
Koruma Derecesi: Pil paketi muhafazaları minimum IP67 , ile IP69K tavsiye edilir; sızdırmazlık yüzeyi düzlüğü ≤±0,05 mm, yüzey pürüzlülüğü Ra≤3,2 μm.
İç Kalite: Kritik alan gözenekliliği ≤ olan X-ışını veya endüstriyel CT inceleme raporlarını zorunlu tutun %0,1 , çatlaklardan, soğuk kapanmalardan ve diğer kusurlardan arınmış.
Sızdırmazlık: Sızıntı oranları ≤ olan helyum kütle spektrometresi sızıntı testi raporlarını zorunlu kılın 15 sccm (ana gövde) ve ≤ 5 sccm (kapak).
Boyutsal Hassasiyet: Kritik montaj boyutları CPK≥ 1.67 , ile full-dimension CMM inspection reports for sealing surfaces.
Termal Yönetim Doğrulaması: Tedarikçilerin, maksimum hücre sıcaklığı farkının ≤ olduğunu kanıtlayan CFD termal simülasyon verilerini sağlamasını zorunlu kılın 5°C hızlı şarj koşulları altında.
Sistem Sertifikasyonu: Tedarikçilerin beklemesi gerekiyor IATF 16949 kanıtlanmış otomotiv endüstrisi seri üretim deneyimi ile kalite yönetim sistemi belgelendirmesi.
Kapasite Güvencesi: Basınçlı döküm makinesi sıkma kuvveti gerektirir ≥ 3.000 ton , tek atış kapasitesi ≥ 40 kg , ile annual capacity matching project requirements.

Bu göstergeleri teknik spesifikasyonlara ve tedarikçi denetim kontrol listelerine dahil ederek, satın alma organları seçilenlerin doğrulanmasını sağlayabilir. NEV döküm bileşenleri tüm yaşam döngüsü boyunca istikrarlı, güvenli ve hafif yapısal destek ve termal yönetim güvencesi sağlar.
